Cortadora de Tijolos Refratários

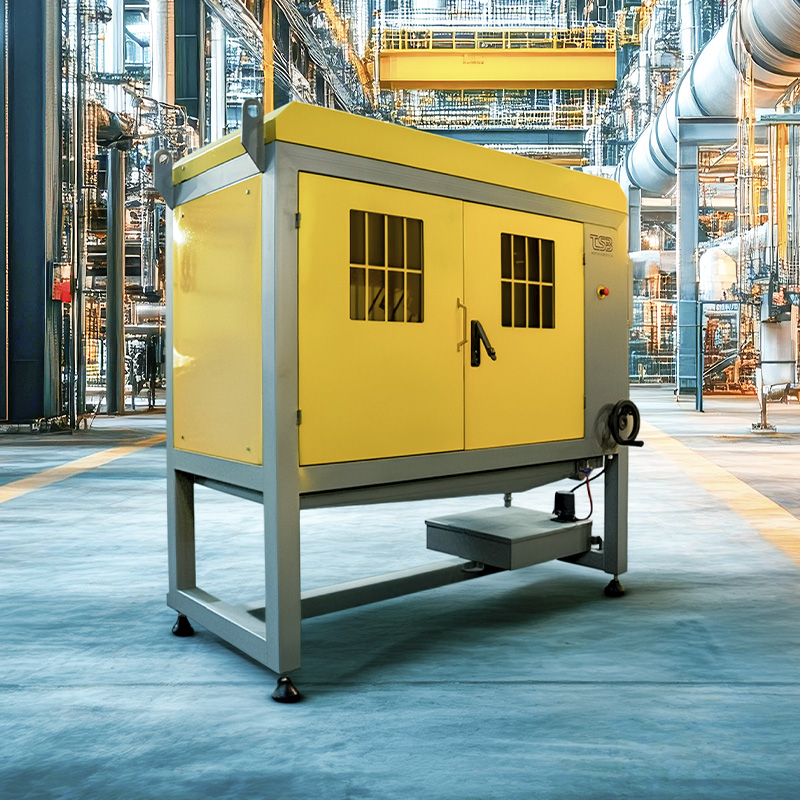

Cortadora de Tijolos Refratários TSB
A cortadora de tijolos refratários TSB foi desenvolvida para realizar cortes precisos em tijolos refratários e outros materiais compatíveis com a aplicação. O equipamento combina estrutura robusta, sistema de alinhamento a laser, mesa de trabalho fixa e recursos de segurança para tornar a operação mais controlada e eficiente.
Produzida pela Metalúrgica TSB em Londrina, no Paraná, a máquina é preparada para cortes a úmido e pode receber o sistema de corte a seco como opcional. Sua construção em chapas de aço e ferro fundido oferece resistência para uso industrial, enquanto o sistema basculante permite ajustar a altura de corte conforme a necessidade do serviço.
Corte preciso com alinhamento a laser
O sistema de alinhamento a laser facilita o posicionamento do material e ajuda o operador a acompanhar a linha de corte. Esse recurso contribui para maior precisão em trabalhos que exigem repetibilidade e bom acabamento nos tijolos refratários.
A máquina também conta com dispositivo manual para cortes angulares entre -45° e +45°. Há ainda um dispositivo giratório manual para cortes transversais e longitudinais em tubos e manilhas, ampliando as possibilidades de uso do equipamento em diferentes operações.
Sistema de corte a úmido e opção de corte a seco
A cortadora de tijolos refratários TSB é preparada para o corte a úmido. O sistema possui captação de resíduos por caixa ou reservatório de decantação, com recirculação da água por bomba submersível de 220 V.
O corte a seco está disponível como opcional. Para essa configuração, o equipamento conta com saída para captação de pó com diâmetro de 6 polegadas. O aspirador não acompanha a máquina e deve ser especificado conforme a necessidade da operação.
Segurança conforme NR12
A cortadora foi projetada com recursos de segurança para reduzir riscos durante a operação e a manutenção. Entre os principais itens estão:
- Sistema de parada imediata do disco em aproximadamente 1,5 segundo em caso de abertura acidental ou indesejada da porta de acesso ao sistema de corte.
- Painéis de segurança para fechamento do equipamento.
- Partes móveis e removíveis para facilitar a manutenção.
- Portas frontais articuladas com dispositivo elétrico de parada de emergência.
- Botão de emergência com trava de segurança no quadro de comando.
- Caixa de proteção do painel elétrico com porta de segurança.
- Painéis e dispositivos desenvolvidos considerando os requisitos da NR12.
O equipamento possui sistema de vedação bilateral do mancal com duplos retentores e defletor de água no lado do disco. A pintura antioxidante em epóxi bicomponente aumenta a resistência à umidade e a ambientes agressivos.
Principais características da cortadora de refratários
- Estrutura produzida em chapas de aço e ferro fundido.
- Sistema de alinhamento de corte a laser.
- Preparada para cortes a úmido.
- Corte a seco disponível como opcional.
- Sistema de corte basculante com regulagem manual de altura.
- Mesa de trabalho fixa de 550 x 560 mm.
- Disco de corte de 350 a 500 mm de diâmetro, com furo de eixo de 25 mm.
- Dispositivo para cortes angulares entre -45° e +45°.
- Dispositivo giratório manual para cortes transversais e longitudinais em tubos e manilhas.
- Sistema de captação e recirculação de resíduos úmidos.
- Saída de 6 polegadas para captação de pó no modo de corte a seco.
- Pintura antioxidante em epóxi bicomponente.
Especificações técnicas
- Diâmetro do disco: de 350 a 500 mm.
- Furo para eixo: 25 mm.
- Capacidade de corte transpassado: até 175 mm em uma operação e até 360 mm em duas operações, com disco de 500 mm.
- Mesa de trabalho: 550 x 560 mm.
- Potência total instalada: 4,5 kW.
- Motor principal: 6 CV, trifásico, 220/380/440 V, 4 polos.
- Freio do motor: magnético, com bobina de freio de 220 V.
- Dimensões da máquina: comprimento de 2.502 mm x largura de 985 mm x altura de 1.960 mm.
- Peso total aproximado: 815 kg.
- Bomba de recirculação: submersível, 220 V.
- Captação de pó: saída de Ø 6 polegadas; aspirador não incluso.
Para quem a cortadora de tijolos refratários é indicada?
A máquina é indicada para empresas que precisam produzir cortes precisos em tijolos refratários e realizar trabalhos com controle de alinhamento, altura e ângulo. Pode ser utilizada em operações industriais, empresas de materiais refratários, obras e serviços especializados que demandam uma cortadora robusta e preparada para uso contínuo, conforme o dimensionamento da aplicação.
Além dos cortes em tijolos refratários, os dispositivos disponíveis permitem executar cortes em tubos e manilhas, desde que respeitadas as características do material e os limites técnicos do equipamento.
Por que comprar a cortadora TSB?
A cortadora de tijolos refratários TSB reúne recursos de precisão, segurança e resistência em um único equipamento. O alinhamento a laser facilita o posicionamento do corte, o sistema a úmido auxilia no controle dos resíduos e os dispositivos de proteção contribuem para uma operação mais segura.
O produto é 100% nacional e possui garantia de até 3 meses contra defeitos de fabricação. A TSB informa que seus equipamentos são fornecidos com certificado e ART — Anotação de Responsabilidade Técnica — conforme a configuração e a documentação aplicável ao produto.
Perguntas frequentes sobre o carrinho de movimentação Big Bag
Sim. O equipamento é preparado para corte a úmido e possui reservatório de decantação e sistema de recirculação por bomba submersível de 220 V.
Sim. O corte a seco está disponível como opcional. Nessa configuração, há uma saída de 6 polegadas para conexão a um sistema de captação de pó. O aspirador não acompanha o equipamento.
A máquina aceita discos de 350 a 500 mm de diâmetro, com furo para eixo de 25 mm.
Sim. O sistema de alinhamento a laser auxilia no posicionamento e na precisão do corte.
O equipamento possui portas e painéis de proteção, botão de emergência com trava, dispositivos elétricos de parada e sistema para interromper o disco em aproximadamente 1,5 segundo quando há abertura acidental da porta de acesso ao corte, conforme os requisitos informados para a NR12.
A TSB informa garantia de até 3 meses contra defeitos de fabricação para o produto 100% nacional.
Solicite um orçamento da cortadora de tijolos refratários
Precisa de uma máquina para cortar tijolos refratários com precisão, alinhamento a laser e recursos de segurança? Entre em contato com a TSB para confirmar a configuração do disco, o sistema de corte, os opcionais e as condições de fornecimento para sua região.
